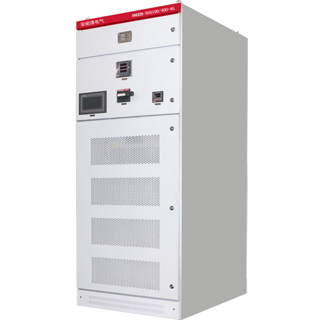

2014-03-09阅读5545次 静止无功发生器:ANGDB-SVG



产品简介



静止无功发生器(Static Var Generator)是将自换相桥式电路通过电抗器直接并联在电网上,适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流,就可以使电路发出满足要求的无功电流,实现动态无功补偿的目的。SVG的基本原理是利用可关断大功率电力电子器件(如IGBT)组成自换相桥式电路,经过电抗器并联在电网上,适当地调节桥式电路交流侧输出电压的幅值和相位,或者直接控制其交流侧电流,就可以使该电路吸收或者发出满足无功要求的无功电流,实现动态无功补偿的目的。 ANGSVG不需要大容量的电抗器、电容器等储能元件,大大地缩小了装置的体积成本;调节速度快,运行范围宽,通过不同的控制,可以实现负荷的连续调节;采用PWM控制或多重化的结构,可使其输出电流接近正弦波;兼有有源滤波的功能,不需要加额外的滤波器。由于ANGSVG的这些优越性能,能满足用户供电系统的电能质量综合治理要求,可以达到如下效果:

· 降低母线电压损失,提高电网电压水平

· 补偿无功电流,提高功率因数

· 补偿谐波电流,降低谐波电流对电网的污染

· 补偿负序电流,降低负序电流对电网的污染


特点


· 一机多能:同时补偿双向动态无功和三相不平衡

· 补偿负载无功;补偿负载低次谐波;补偿负载不平衡;同时补偿负载、谐波、不平衡

· 容量:单柜容量可做到500Kvar

· 输入电压和频率范围宽:适合国内电网波动,并可与柴油发电机兼容,油机输出时可进行持续无功补偿和不平衡治理

· 快速响应:双 DSP 控制,实时跟踪,动态补偿,动态响应速度快(ms 级回应),响应时间:20ms

· 双向精确补偿:与传统电容补偿方案比较,SVG可实现容性和感性的双向补偿,无功补偿为连续补偿,补偿误差小于 1%

· 效率高:功耗低(小于额定功率的 2.5%), 实际效率 >97.5%

· 实时灵活监控:透过通讯接口计算机远程监控,便于集中控制管理,标配远程监控接口,支持远程开关机

· 完善的功能设置:自动自检启动,软启动时间可设定,EPO 紧急关机功能及完善的系统保护功能

· 友好中英文操作界面:事件记录,EEPROM 故障记录


型号说明

型号说明


技术参数


技术参数
