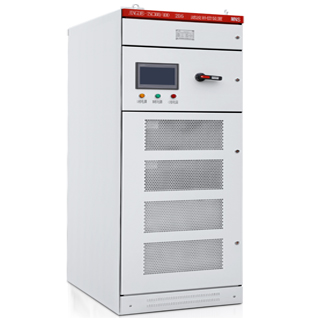

2014-01-26阅读10471次 滤波补偿装置:ANGDB-TSC



产品简介


安能捷无源滤波补偿装置产品包括自动消谐滤波补偿装置、自动调谐滤波补偿装置、动态消谐滤波补偿装置和动态调谐滤波补偿装置,主要运用在谐波源单一、以低次谐波为主、谐波容量较大的场合,如重工业、冶金、化工、电气化铁路等行业。 无源滤波补偿装置是一种经济实用的解决方案。特别是在很多工业电网,仅通过无源滤波器(也称作调谐式滤波器)的应用,就可以将滤波值限定在标准之内。



特点


采用专用滤波潮流仿真软件进行滤波器优化设计,使滤波和功率因数补偿效果达到极佳 ;


  • 滤波次数根据器件选型,可针对性的滤除3、5、7、11、13等单次特性谐波,谐波滤除率可达60~75% ;
  • 可同时实现谐波滤除及无功补偿功能 ;
  • 保护完备:具备短路、过载、过压、欠压、缺相保护功能,各项参数设定方便,当外部有相关故障时自动退出运行,送电后自动恢复运行 - 专业的器件选择,关键器件如滤波电容器、滤波电抗器均为安能捷电气提供,保证整体质量 ;
  • 采用无功功率(无功电流)型的控制器,可以手动/自动控制 ;
  • 自动控制具有循环投切、编码投切、顺序投切等投切方式 ;
  • 实时监测系统的电压、电流、功率因数、补偿状态等参数 ;
  • 投切延时0~120s可调,特殊要求装置投切周期最快可达到1s;
  • 具有完善的过压、欠压、过流、短路、误动作等保护措施;
  • 有效避免电容谐振,分流部分的特性次谐波电流 ;
  • 控制器采用瞬时无功算法,相应速度快(<5ms),可以手动/自动控制 ;
  • 实时跟踪负荷变化,动态周期为(<40ms),无需放电即可再投;
  • 具有完善的过压、欠压、过流、短路、缺相、误动、声光报警等保护措施 ,可避免电容谐振,分流部分的特征次谐波电流;对相间负荷具有分相补偿、消谐功能;也可对三相不平衡负荷平衡三相有功 。



型号说明


型号说明


技术参数



技术参数
