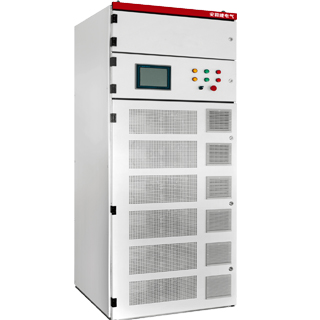

2014-03-08阅读5950次 智慧型动态无级补偿装置:ANGDB-SCT




产品简介


安能捷动态无级补偿装置由主开关断路器、电流互感器、避雷器、控制单元、低压静止无功发生单元SVG和低压静止动态无功补偿单元TSC构成。装置使用控制单元对SVG单元和TSC单元进行控制,采用无功、电压和功率因素综合变化作为投切调节无功设备的主要判断依据,快速跟踪负荷变化,动态投切电容器。在投切调节无功设备时,采取粗调TSC单元后微调SVG单元的方法,同时系统还具有自动容错运行机制,使设备更加安全、有效的运行。


特点


  • 响应时间快;快速响应由SVG模块来实现,SVG快速响应时间<50us,全响应时间<15ms
  • 保护完善;保护措施完善,具有系统过流、过压、欠压、缺相保护,输出过流、超温保护,控制综合保护等功能,保护装置长期稳定运行。
  • 补偿特性好;TSC进行有级投切补偿;SVG模块进行盲点覆盖,实现无级投切
  • 系统具有自动冗错运行机制;系统在SVC+SVG方式自动运行时,若SVG出现故障,自动切换到SVC方式运行。若SVC部分支路出现故障,则将其从投切序列中剔除,其他SVC支路仍可正常投切;具备故障恢复后的重启功能。
  • 组合灵活;通过对方案中的任一功率元器件(SVG模块或TSC)进行组合,


补偿效果好


  • 10~20ms:负载的无功突增,LC来不及动作,SVG会实时响应补偿系统无功;
  • 20~50ms:TSC反应投入补偿,此时SVG会实时减少补偿容量;
  • 90~100ms:负载的无功突减时,TSC来不及切除投入的电容器,SVG会实时发出一个反向补偿的无功,将TSC过补的容量补掉;
  • 100ms~:TSC将多余的补偿容量切除,此时SVG又会实时跟踪系统无功变化,将系统中剩余的无功消除。


优势分析


优势分析

型号说明

型号说明

技术参数

技术参数
