2014-01-10阅读10364次 有源电力滤波器:ANGDB-APF




产品简介



ANGDB-APF系列有源滤波装置以德国先进技术为核心,以国内实际电网情况为依据,以进口重要元器件为基础,量身为国内电网设备制造的有源滤波装置。ANGDB-APF以数字式DSP为控制运算中心,大功率IGBT为功率主模块,运用PWM控制技术实时监测滤除电网谐波,保证了电网设备的安全运行。 安能捷有源电力滤波器主要组成部分为全控半导体器件与并网电抗,通过控制器实时检测负载电流,采用业界较为先进的电流分解算法与控制算法,实现实时的谐波、无功、不平衡补偿,并且规避传统LC补偿谐振的风险,是高性能电能质量治理装置。


特点



  • 真正模块化、真并联、真插拔式模块化设计
  • 容量:单柜容量可做到500A。
  • 各模块独立运行,较高的可用性,可在线扩容与维护
  • 设计灵活,即能作为第三方器件,也能作为配电系统标准器件
  • 适用于380V、480V、660V 等多种电压等级 - 谐波补偿精度极高
  • 优良的EMC 特性,确保不对其它设备造成干扰
  •  标准通讯接口,满足供电系统实现电力监控功能的需要,采用远程通信协议,通信接口为RS485/232;扩展性能好,可以多台ANGF并联使用
  • 适应能力强,能适应油机供电、电压幅值频率偏差大、电压畸变大的环境
  • 高低温、高湿、盐雾、腐蚀、雷击、振动等均通过国家认证实验机构的测试
  • 三电平设计,开关纹波业界较小,ClassA级的EMI标准
  • 三相四线制系列产品零线上的谐波滤除能力是相线滤除谐波能力的3倍,主要是针对照明等单相负载多造成零线谐波过载和三相不平衡问题
  • 自动限流运行与全面的故障保护功能 - 安装方便,空间小,安装施工简单,运维方便
  • 业界较小的单位容量占地面积,支持特种规格产品定制
  • 2~50次谐波、感性与容性无功、不平衡补偿、零线补偿,自由选择补偿组合
  • 中性线与不平衡补偿能力强


型号说明


型号说明

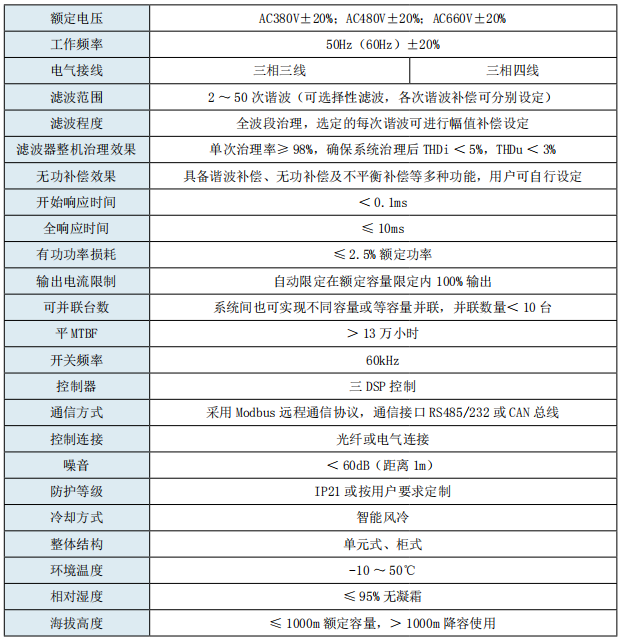

技术参数


本页永久访问地址:http://anergel.com/products/9 分享到微信
