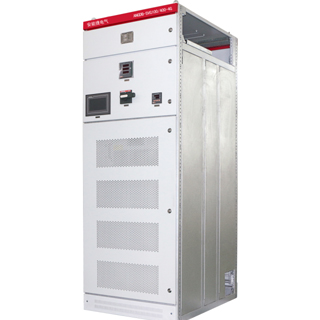

2014-01-10阅读6215次 增强型静止无功发生器:ANGDB-ASVG




产品简介


Anergel增强型静止无功发生器(ASVG )基本原理是指将自换相桥式电路通过电抗器直接并联在电网上,适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流,就可以使该电路吸收或者发出满足要求的无功电流和谐波电流,实现谐波环境下动态无功补偿之目的。 ASVG系统在补偿无功与治理谐波的同时不会产生谐振的危险,同时也不存在过载问题。当系统无功与谐波电流增大超过装置的补偿能力时,滤波器仍可发挥较大补偿作用;并联的结构使得改造和新建项目现场施工和操作更加灵活安全可靠。 ASVG不仅可补偿无功,还可以同时治理 13 次(含 13 次)以下低次谐波,系统可同时工作在无功补偿及谐波补偿两种工作状态下。当谐波补偿功能启动时,如电网侧有用电设备产生的电流谐波回馈,则 ASVG增强型静止无功发生器能对电流谐波进行迅速的跟踪补偿。其原理:系统通过网侧的CT采集电流谐波,经双DSP快速计算,对网侧谐波进行快速傅立叶分解,确定13次以下谐波分量情况,在1ms内动作发出电流命令,并通过功率执行器件产生与谐波源谐波电流方向相反幅值相等的补偿谐波电流,并注入系统,达到抵消非线性负荷所产生谐波电流的作用。



特点



  • 一机多能;同时补偿功率因数、治理低次谐波(13次以下谐波)和三相不平衡安装灵活:模块式设计和机柜式设计多种安装方式,可根据用户系统情况进行嵌入安装或配置标准机柜系统
  • 体积小容量大;单柜容量可做到 500Kvar,占地面积远小于基于传统电容的补偿方案,2 台设备并联即可覆盖全部低压变压器的综合补偿容量
  • 输入电压和频率范围宽;适合国内电网波动,并可与柴油发电机兼容,油机输出时可进行持续无功补偿和谐波滤除
  • 快速响应;双DSP控制,实时跟踪,动态补偿,动态响应速度快(ms级反应)
  • 双向精确补偿;与传统电容补偿方案比较,ASVG可实现容性和感性的双向补偿,无功补偿为连续补偿,补偿误差小于1%
  • 稳定性好;对电网呈无穷大阻抗,不影响系统阻抗;且输出波形精确,不会影响其他设备
  • 效率高:功耗低(小于额定功率的 3%), 实际效率 >97%
  • 实时灵活监控;透过通讯接口计算机远程监控,便于集中控制管理,标配远程监控接口,支持远程开关机
  • 完善的功能设置;自动自检启动,软启动时间可设定,紧急关机功能及完善的系统保护功能
  • 友好中英文操作界面事件记录, EEPROM 故障记录




型号说明



  型号说明




技术参数




技术参数
